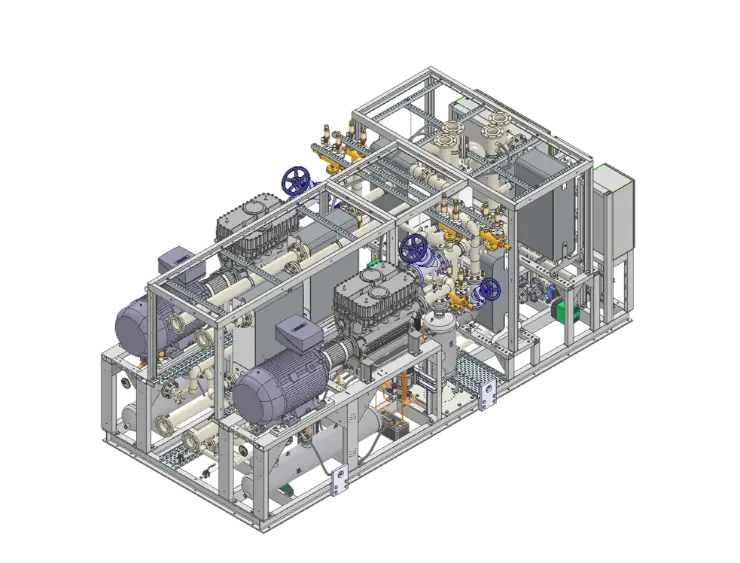

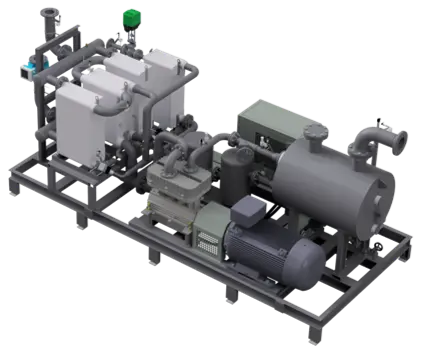

La pompe à chaleur industrielle VQ180 est une solution unique de pompe à chaleur haute température.
Copeland a acquis SPH Sustainable Process Heat en 2025.
Dans la continuité de la famille des pompes à chaleur NH3, le Thermobooster est rebabtisé en VQ180.
SPH (Sustainable Process Heat) conçoit des pompes à chaleur industrielles à très haute température pour décarboner les procédés thermiques.
Sa technologie ThermBooster™ valorise la chaleur résiduelle des sites industriels, permettant de produire de l'eau chaude jusqu'à 180 °C et de la vapeur jusqu'à 175 °C. Cette solution, grâce à un compresseur à pistons haute température spécialement développé, réduit l'énergie primaire nécessaire à la production de chaleur, diminuant ainsi la consommation de gaz et les émissions de CO2.
Les systèmes SPH sont idéaux pour les industries ayant des rejets thermiques et des besoins en chaleur élevée, s'inscrivant dans une stratégie globale d'optimisation énergétique et de décarbonation.
Atlantic Compressors accompagne l'intégration de ces solutions pour transformer la chaleur fatale en chaleur de process décarbonée.
Sources
Circuit de refroidissement
typ. 30 – 90 °C
Récupération de chaleur
typ. 30 – 120 °C
Refroidissement de condensats
typ. 50 – 90 °C
Chaleur fatale de procédés
typ. 50 – 120 °C
Réjection de chaleur de chillers
typ. 15 – 40 °C
Energie solaire thermique
typ. 30 – 90 °C
Sinks
Eau chaude pressurisée
typ. 90 – 180 °C
Huile thermique
typ. 100 – 180 °C
Vapeur saturée
typ. 110 – 175 °C
Chauffage d'air
typ. 90 – 170 °C
Eau chaude
typ. 80 – 120 °C
Décarbonation de la vapeur
Les pompes à chaleur VQ180 permettent la génération de vapeur jusqu'à 175°C couvrant un large éventail de procédés industriels.
Chaleur jusqu'à 180°C
Les pompes à chaleur VQ180 permettent de chauffeur un fluide vecteur jusqu'à 180°C.
le cœur
Compresseur à pistons
D'une feuille blanche spécialement développé pour les hautes températures au lieu de modifier des machines existantes.
Clapets conçus spécifiquement donnant un rendement élevé.
Optimisé pour des fluides naturels (hydrocarbures) et synthétiques (HFO).
Conception robuste.
Plage de vitesses large.
4 Cylindres, 576 m3/h
PS HP/ BP : 35/ 18 bar
les fluides
références

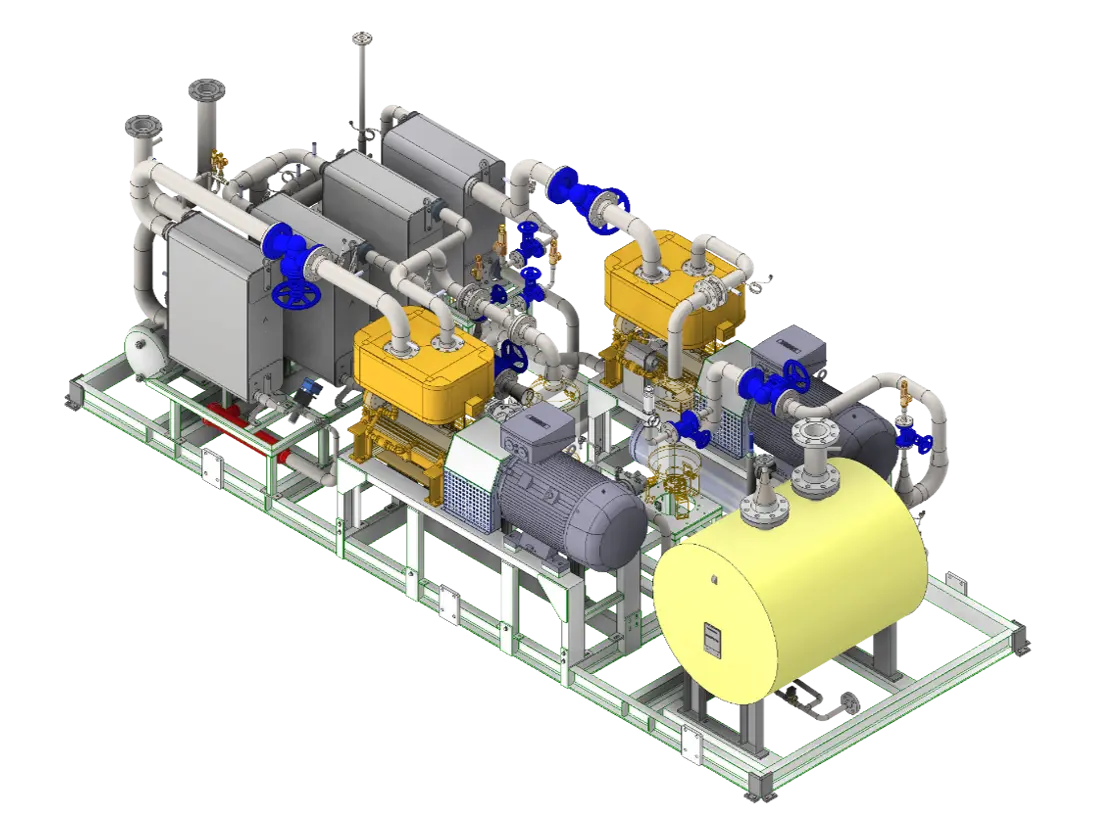

Vapeur pour procédé de séchage
Système : 2 étages
Fluides : R515b/ R1233zd
Source de chaleur : eau 50/ 36°C
Sink : vapeur saturée 90/ 139°C (3,5 bar a)
Puissance chaud : 646 kW
Puissance électrique : 286 kW
COP : 2,3
Capacité chaud annuelle : 3,9 GWh/ an
Décarbonation : 779 t CO2/ an

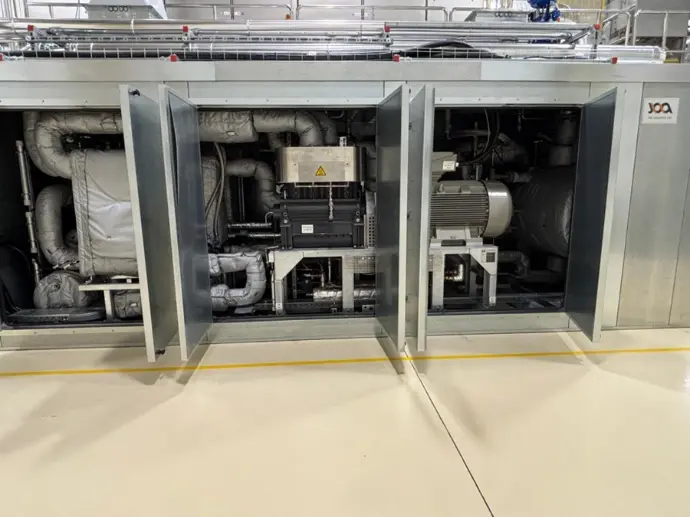

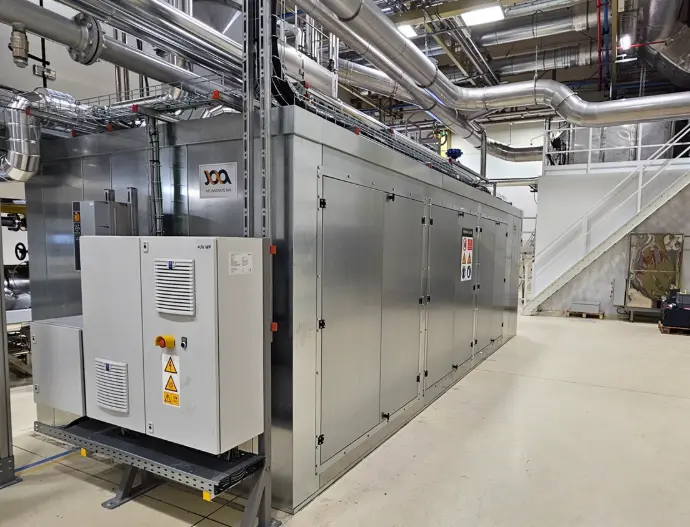

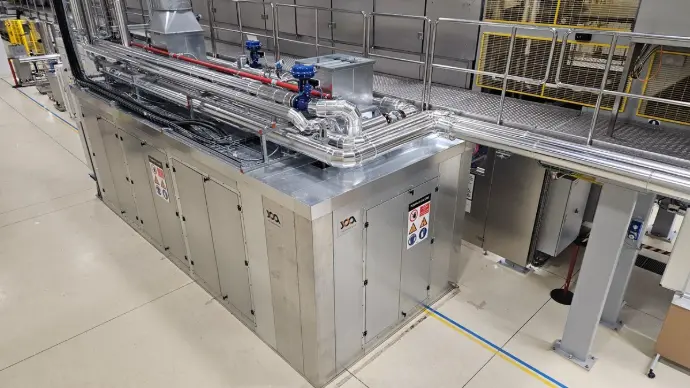

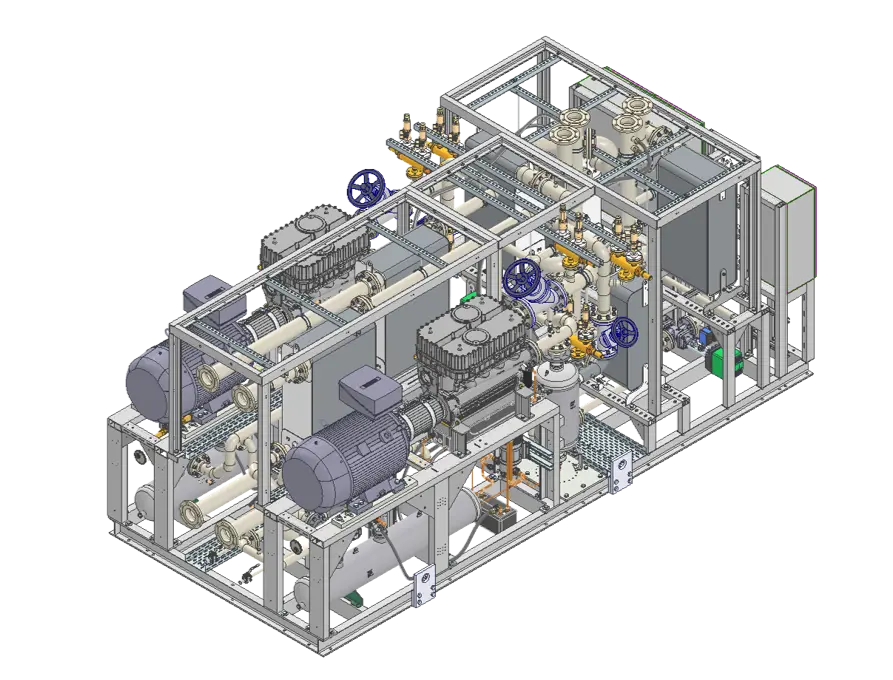

Production d'eau chaude
Système : 1 étage
Fluide : R1224yd
Source de chaleur : eau 80/ 70°C
Sink : eau chaude 100/ 110°C
Puissance chaud : 2 x 1195 kW
Puissance électrique : 2 x 214 kW
COP : 5,6
Capacité chaud annuelle : 14,3 GWh/ an
Décarbonation : 2882 t CO2/ an

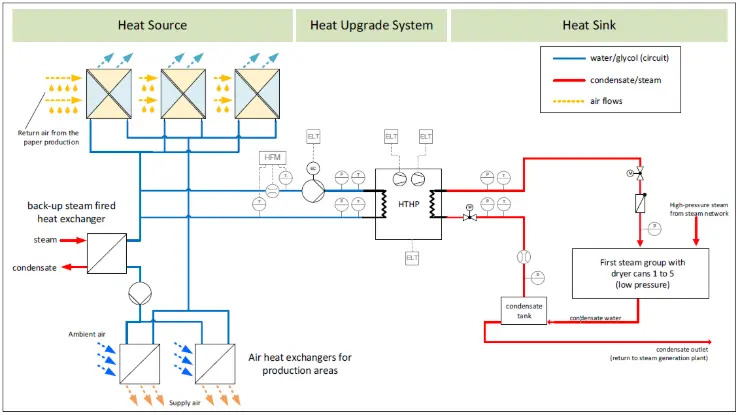

Vapeur pour séchage de papier
Système : 2 étages
Fluides : R515b/ R1233zd
Source de chaleur : eau 46/ 41°C, récupéré sur l'extraction d'air
Sink : vapeur saturée 90/ 123°C, pour première étage de séchage
Puissance chaud : 1200 kW
COP : 2,3
Décarbonation : 231 t CO2/ an
